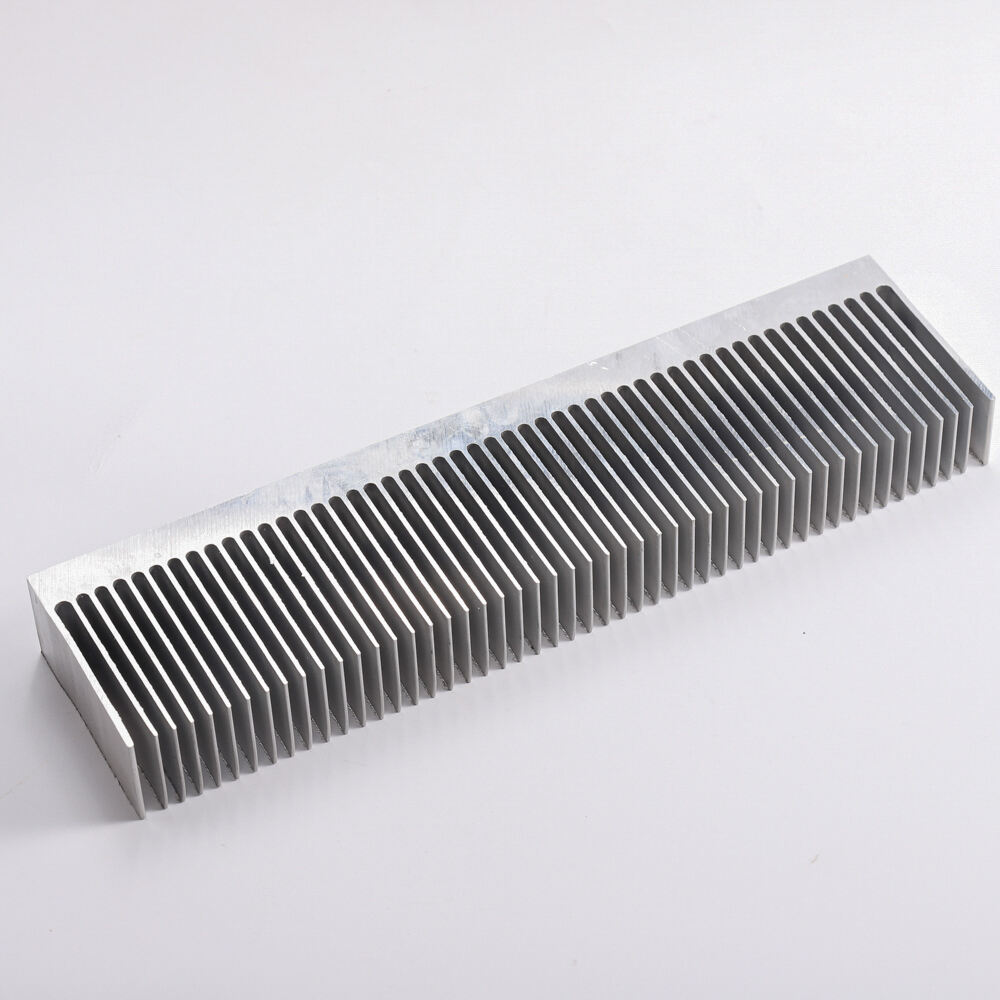

Izvlečeni toplotni grebenci se, kot ime nakazuje, izdelujejo s postopki oblikovanja kovin z iztiskanjem. Zrela proizvodna tehnologija, nizki stroški in zanesljivost delovanja so jih uveljavili kot absolutno glavno rešitev za upravljanje toplote v elektronskih napravah.
I. Osnovni proizvodni postopek: vroče iztiskanje
1. Surovine: Ponavadi palice iz aluminijeve zlitine z odlično toplotno prevodnostjo, najpogosteje zlitina 6063, ki ponuja dober kompromis med toplotno prevodnostjo, trdnostjo in lastnostmi iztiskanja.
2. Ogrevanje: Aluminijasto palico segrejemo na plastično temperaturo 400–500 °C.
3. Iztiskanje: Segreta aluminijasta palica se vnese v iztiskalno prešo in pod velikim tlakom potisne skozi kalibrsko ploščo z določeno prečno prerezno obliko.
4. Oblikovanje in rezanje: Neprekinjen ekstrudirani trak s profilom prečnega prereza radiatorja se vleče na hladilno posteljo za strjevanje, nato pa se odreže na zahtevane dolžine.
5. Nadaljnja obdelava: Končni koraki vključujejo obrezovanje, CNC obdelavo osnovnih ploskev, navijanje navojnih lukenj in površinske obdelave (npr. anodizacija) za izdelavo končnega izdelka.
Značilnosti procesa: Ta metoda omogoča zelo učinkovito, neprekinjeno proizvodnjo ekstrudiranih profilov s kompleksnimi oblikami rebričkov pri izjemno nizki ceni.
II. Ključne značilnosti ter prednosti/slabosti
Prednosti:
1. Nizka cena: To je njegova največja moč. Ko je kalup razvit, se lahko serijska proizvodnja nadaljuje z izjemno učinkovitostjo, kar povzroči zelo nizke stroške na enoto.
2. Trdna in trajna konstrukcija: Celoten radiator je monolitna kovinska entiteta brez spojnih površin, kar zagotavlja visoko mehansko trdnost, izjemno zanesljivost in podaljšano življenjsko dobo.
3. Kratek proizvodni cikel in visoka učinkovitost: idealen za standardizirano in visokokalorično proizvodnjo.
4. Odlična toplotna prevodnost: aluminijeva zlitina ima od rojstva močne sposobnosti prenosa toplote, ki učinkovito prenašajo toploto iz vira na rebra.
5. Prilagodljivost oblikovanja: z menjavo kalupov je mogoče izdelovati toplotne odvode različnih velikosti, oblik reber in gostote reber, da bi izpolnili različne zahteve.
